Tesla BS367

Tesla n. p. Brno, cca 1960

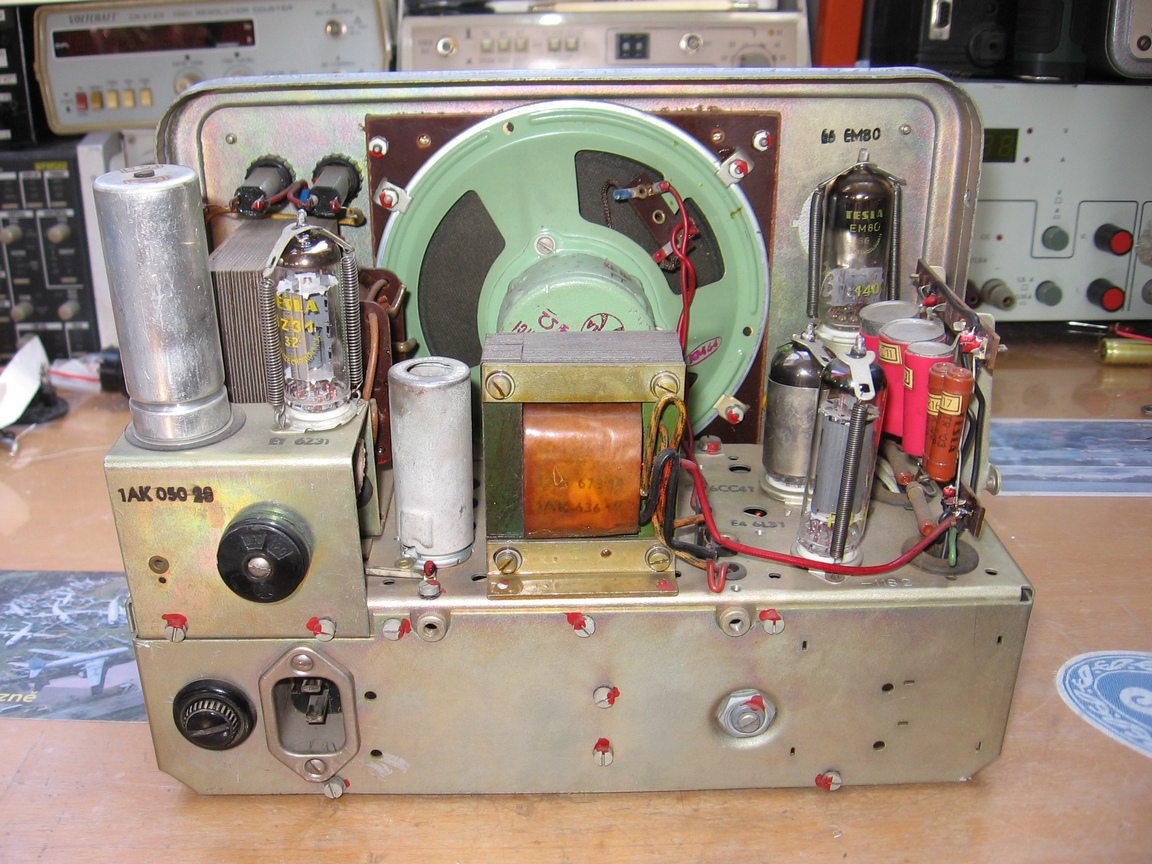

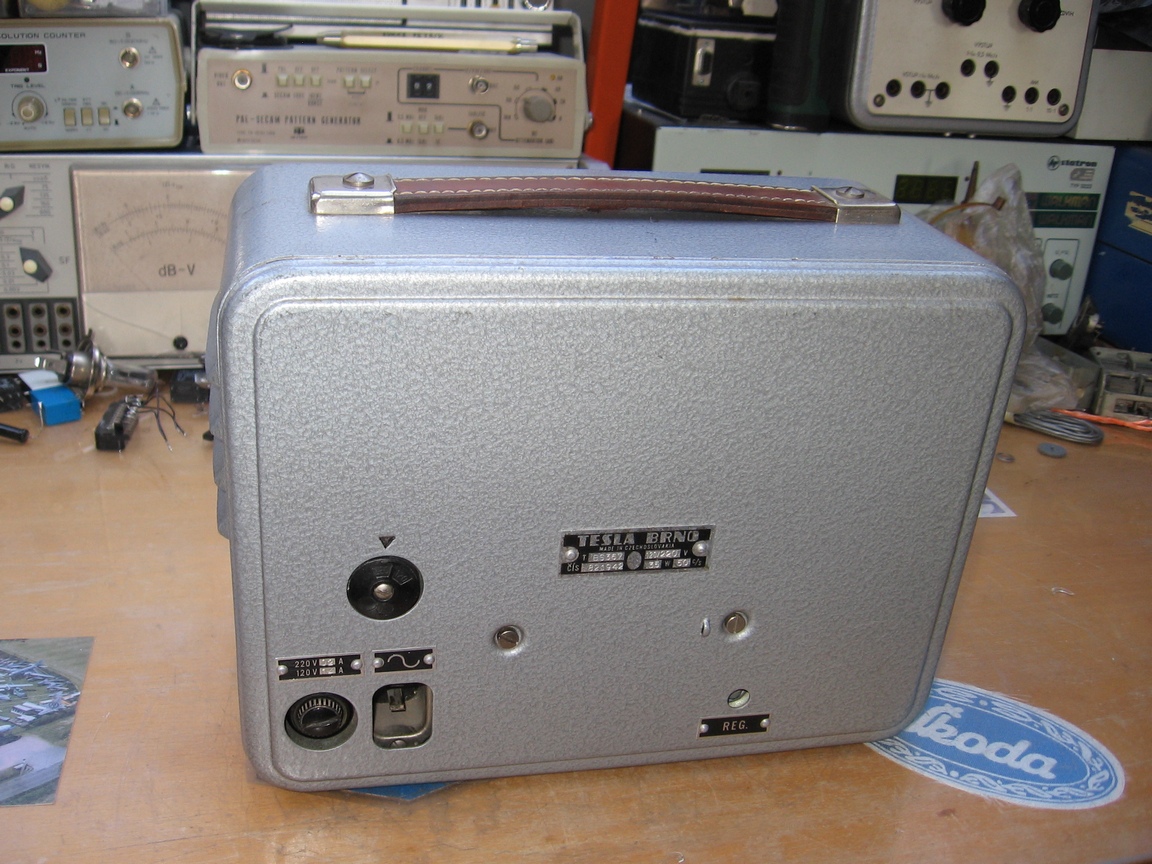

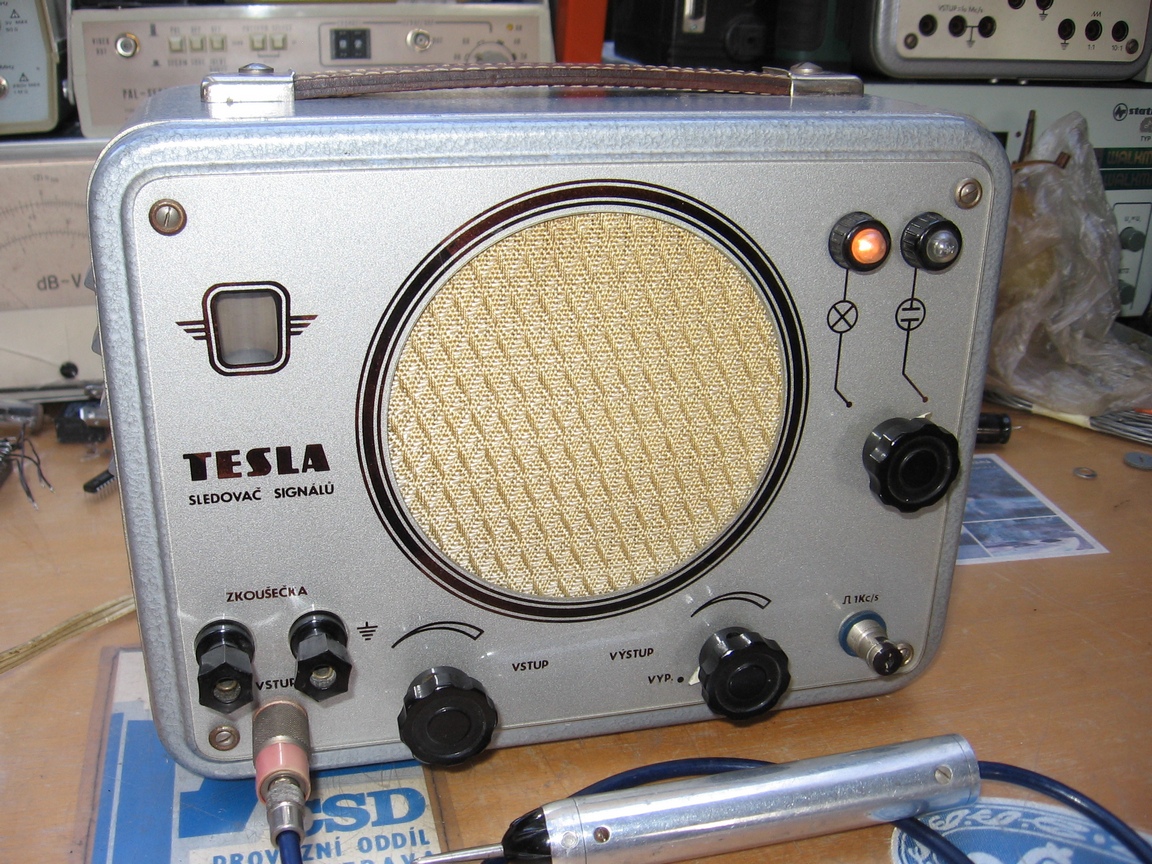

Sledovač signálu - citlivý nf zesilovač s indikátorem vstupní úrovně a vf sondou, spojený s vysoko- a nízkoimpedanční zkoušečkou vodivosti se žárovkou a doutnavkou. Zkušební generátor impulzního průběhu 1 kHz s regulací úrovně. Osazení elektronkami 6CC41, 6L31, 6CC31, EM80, 6Z31. Napájení ze střídavé sítě. Plechová skříň.

Přístroj je určen k opravám rádií a nf zesilovačů. Pokud rádio nehraje, můžeme sledovačem signálu hledat místo v obvodech rádia, kde se signál ztrácí, a nebo naopak zdrojem zkušebního kmitočtu hledat, od kterého svého stupně začne rádio reagovat. Zkušební generátor má impulzní průběh, takže jej lze připojit i na vf stupně AM radiopřijímače a jeho signál bude na výstupu rádia slyšet. Sondu sledovače lze přepnout na nf měření a nebo na vf měření, kdy je vstupu sledovače předřazena detekční dioda. Sledovač je vybaven indikátorem vybuzení, takže podle něj můžeme určovat např. maximální sílu výstupu při slaďování rádií. V dnešní době tyto sledovače hodně "frčí" jako retro doplněk, lidi je používají jako zesilovače k mobilu nebo dokonce kytaře, ale na to sledovač není moc vhodný, protože jeho obvody jsou navrženy pro dosažení maximální citlivosti a nemají dobrý odstup rušivých napětí ani zkreslení.

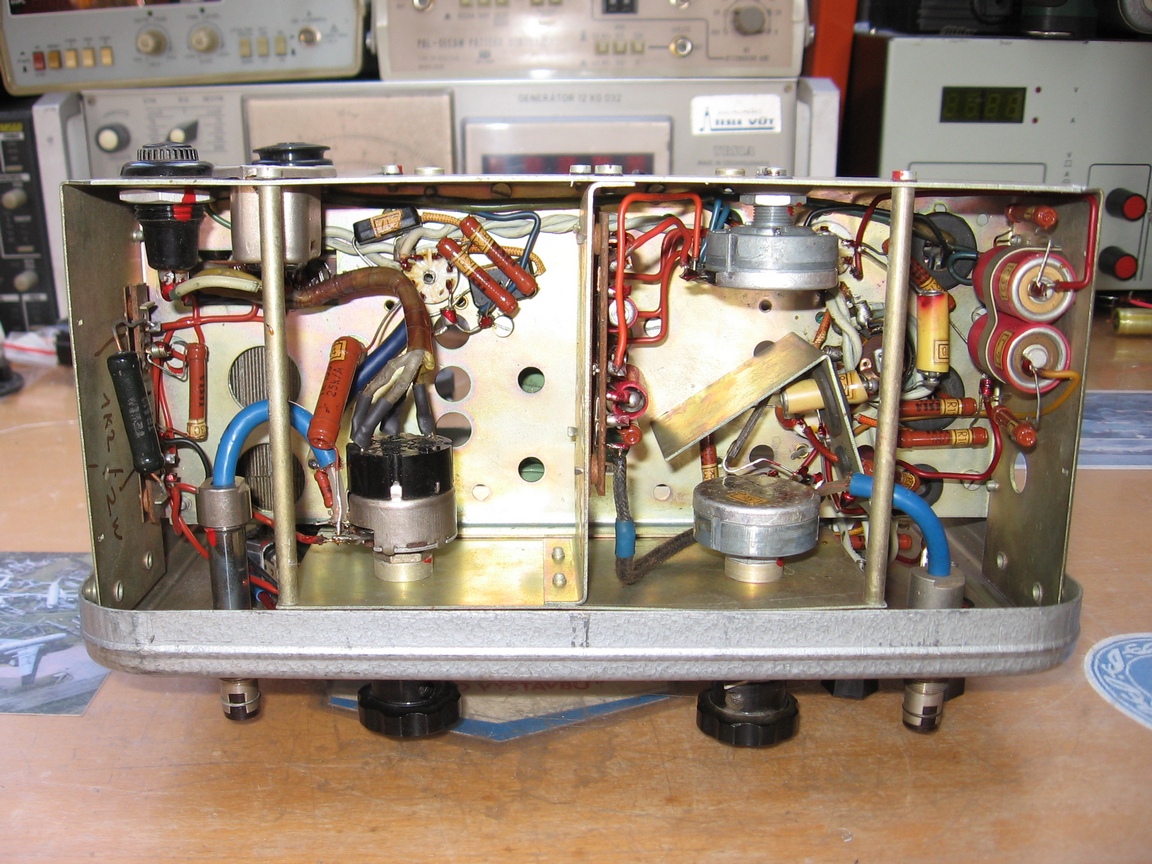

Sledovač jsem spravoval v roce 2023 pro použití v radioamatérském kroužku. Byl v zánovním stavu včetně sondy. Stačilo vyměnit vadnou 6CC31 a 6Z31 a opravit uvolněný potenciometr. Sledovač je hodně citlivý a má velký vstupní odpor, takže s ním lze chytat signál i ze vzduchu pouhým přiblížením sondy k měřenému obvodu. Sledovač dost šumí i s vybíranou 6CC41.
